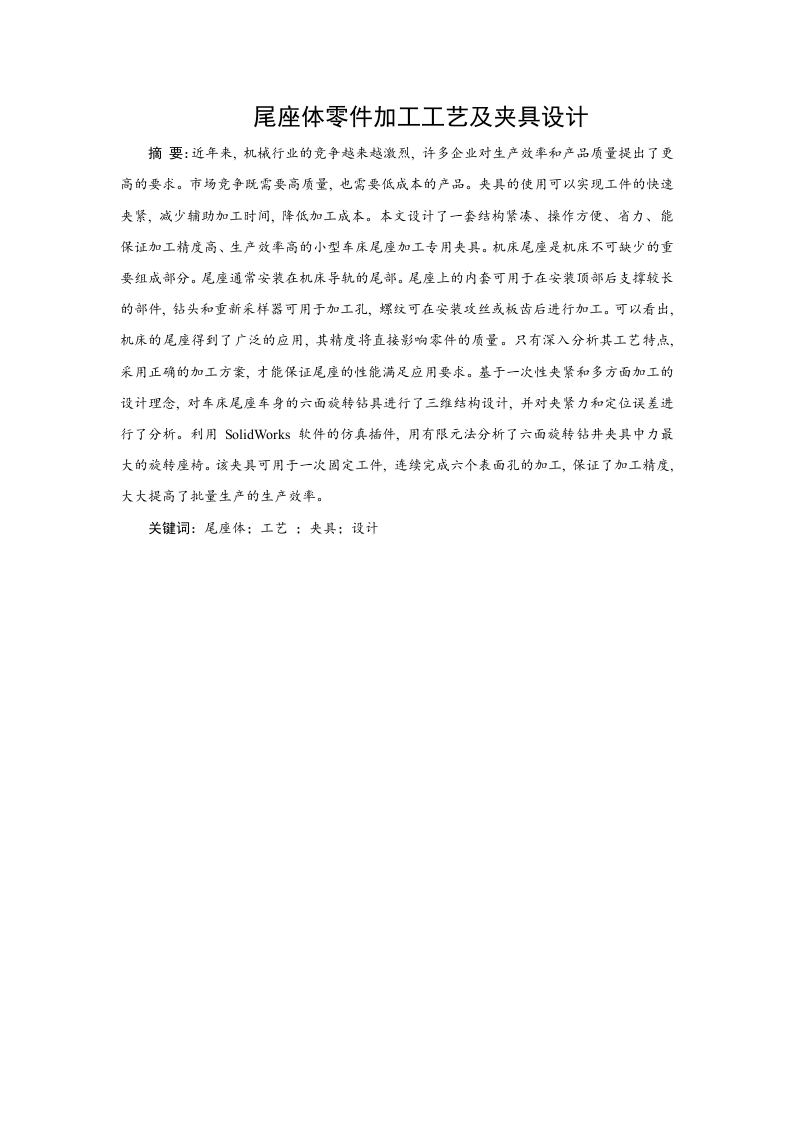

尾座体零件加工工艺及夹具设计摘要：近年来，机械行业的竞争越来越激烈，许多企业对生产效率和产品质量提出了更高的要求。市场竞争既需要高质量，也需要低成本的产品。央具的使用可以实现工件的快速夹紧，减少辅助加工时间，降低加工成本。本文设计了一套结构紧凑、操作方便、省力、能保证加工精度高、生产效率高的小型车床尾座加工专用夹具。机床尾座是机床不可缺少的重要组成部分。尾座通常安装在机床导轨的尾部。尾座上的内套可用于在安装顶部后支撩较长的部件，钻头和重新采样器可用于加工孔，螺纹可在安装攻丝或板齿后进行加工。可以看出，机床的尾座得到了广泛的应用，其精度将直接影响零件的质量。只有深入分析其工艺特点，采用正确的加工方案，才能保证尾座的性能满足应用要求。基于一次性夹紧和多方面加工的设计理念，对车床尾座车身的六面旋转钻具进行了三维结枸设计，并对央紧力和定位误差进行了分析。利用SolidWorks软件的仿真插件，用有限元法分析了六面旋转钻井夹具中力最大的旋转座椅。该夹具可用于一次固定工件，连续完成六个表面孔的加工，保证了加工精度，大大提高了批量生产的生产效率。目录第一章绪论…21.2国内外研究现状1.21组合夹具管理系统的发展及研究…41.2.2CAFD的发展及研究.…41.3夹具设计规划51.4夹具性能评价…....................m6第二章零件的工艺分析…2.1零件分析.…2.1.1加工面确定…82.1.2位置度要求.82.2工艺规程设计.…82.3确定毛坯制造形式2.4机械加工余量及毛坯尺寸的确定…2.4.1机械加工余量的确定2.4.2毛坯尺寸的确定.…102.5基面的选择…2.5.1粗基准的选择2.5.2精基准的选择…2.6制定工艺路线…122.6.1工艺路线方案一122.6.2工艺路线方案二…132.6.3工艺方案的分析与比较2.6.4量具的选择13第三章夹具设计及其分析….143.1夹具设计分析…3.2定位机构设计3.3夹紧机构的设计163.4钻模板设计3.5回转机构设计…193.6夹紧力的计算及定位误差分析193.6.1夹紧力分析计算…193.6.2定位误差分析203.6.3有限元分析3.7夹具使用效果…..20第四章结论.2121参考文献.23第一章绪论1.1引言尾座是车床的重要组成部分。尾座的主要部分是尾座。尾座的六个表面有需要加工的孔。使用传统的加工方法时，需要许多夹具来加工各方面的孔。在批量生产中，效率低，精度差，互换性差。为了保证产品加工的质量，当生产批次大的时候，需要特殊的夹具来保证尾体每个表面孔加工的准确性。夹具是一种用于准确确定工件位置并在切割过程中牢固夹紧的技术设备。它是现代机械加工行业不可缺少的重要技术设备之一。夹具的使用可以提高工件加工的精度，确保零件的互换性，提高劳动生产率，降低劳动强度，改善工人的工作条件。夹具的使用还可以扩大现有机床的应用范围，充分利用现有的设备资源。小型车床的尾座是精密仪器和仪表车床的匹配装置。在加工长车床时，后座顶针可用于防止零件因长度而被夹紧或在吃刀的侧向力后掉落。另一个功能是安装各种钻具钻孔或击中车床的中心角度。传统的钻孔夹具设计方法是定位工件的底部、凹槽或侧面，以限制工件的总自由度，然后使用联动夹紧机构拧紧夹紧螺丝，使压力板压下工件底板和夹具。
