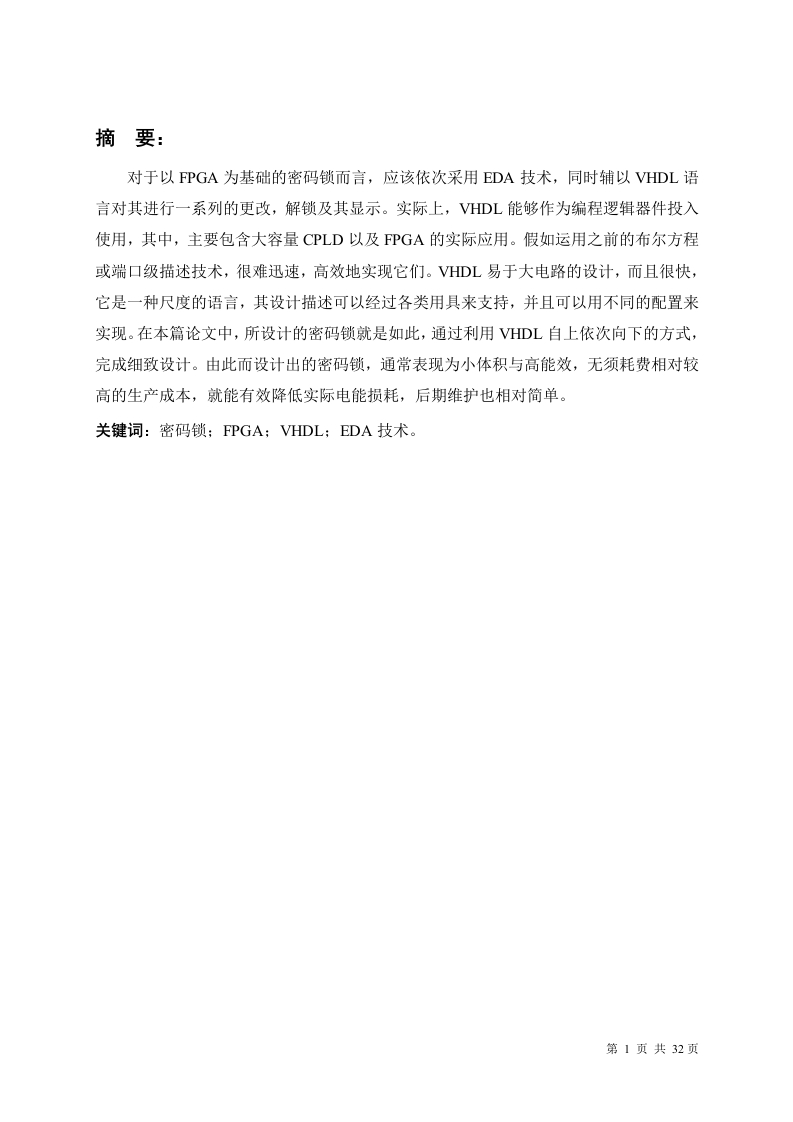

摘要：对于以FPGA为基础的密码锁而言，应该依次采用EDA技术，同时辅以VHDL语言对其进行一系列的更改，解锁及其显示。实际上，VHDL能够作为编程逻辑器件投入使用，其中，主要包含大容量CPLD以及FPGA的实际应用。假如运用之前的布尔方程或端口级描述技术，很难迅速，高效地实现它们。VHDL易于大电路的设计，而且很快，它是一种尺度的语言，其设计描述可以经过各类用具来支持，并且可以用不同的配置来实现。在本篇论文中，所设计的密码锁就是如此，通过利用VHDL自上依次向下的方式，完成细致设计。由此而设计出的密码锁，通常表现为小体积与高能效，无须耗费相对较高的生产成本，就能有效降低实际电能损耗，后期维护也相对简单。关键词：密码锁：FPGA:VHDL:EDA技术。第1页共32页湖南人文科技学院本科生毕业设计说明书The FPGA-Based Design of Electronic Combination LocksAbstract:For FPGA-based cipher locks,EDA technology should be used in turn,with a series ofchanges,unlocking and display in VHDL language.In fact,VHDL can be put into use as aprogramming logic device,which mainly includes large-capacity CPLD and FPGA practicalapplications.If you use the previous Boolean equations or port-level description techniques,itis difficult to implement them quickly and efficiently.VHDL is easy to design for largecircuits,and very quickly,it is a scale language whose design description can be supported byvarious tools and can be implemented in different configurations.In this paper,the design ofthe password lock is the same,through the use of VHDL from the top down,the detaileddesign.The password lock thus designed is usually small in size and high in energy efficiency,and can effectively reduce the actual power loss and the maintenance is relatively simplewithout requiring relatively high production cost.Key Words:Password lock;FPGA;VHDL;EDA technology.第2页共13页湖南人文科技学院本科生毕业设计说明书1绪言在本篇设计中，主要通过可编程器件，针对电子密码锁进行更深层次的细致设计，并着重阐述了其在近期的研究现状与未来的发展方向，此外，本文还指出电子密码锁在当前时期存在的一系列问题，给予了相应的改进方案。1.1设计基础基于FPGA的电子密码锁，有自动识别技术，电子设备，机械，计算机技术，通信技术，它结合了最新的管理工具，包括最新的技术，比如生物技术，安全管理等问题的最新的安全管理系统是解决的有效手段。这个问题的主门口打交道，银行，酒店，计算机房，武器储藏室，一个秘密的地方，办公，无线城市，工厂，家庭等，将被应用到各种环境中。目前，大多数电子密码锁采用单芯片技术，单芯片为主设备，编码器和解码器由软件生成。然而，在现实生活中，由于编程相对简单，无法实现有效的操控，难以保障体系的良好可靠性，故此，以FPGA为基础的电子密码锁，在诸多领域中，获得了相对广泛的实际应用。电子密码锁的运用不像古代的机械锁，它拥有复杂密码而且提高了安全性。因为使用可编程逻辑FPGA,系统就变得非常灵活，随时能够更新换代，让我们所做的设计更加完美。另外主机FPGA可以固化成ASC,可以当作特别的数字代码锁芯片使用。因为硬件能够更新换代，可以加多密码数目，而且还能够随时增添新功能，让密码锁更安保全面，靠得住，还更方便1.2设计的意义这些电路设计，微控制器的设计改为FPGA,电子密码锁的设计通过以下方式实现，使用VHDL语言。这类策划能够轻便转移，基于FPGA的电子密码锁是隐秘的，高度变通的。在密码输入过程中几乎在键盘上输入密码。当用户输入错误的密码时，系统将发出警报声，扬声器会响5秒钟。当密码持续三次不准确时，体系会长时报警，务必重置遏制。由此而设计出的密码锁，通常表现为小体积与高能效，无须耗费相对较高的生产成本，就能有效降低实际电能损耗，后期维护也相对简单，能够得到良好的发展。与古代锁相比，它选取可编程逻辑器件第3页共13页
