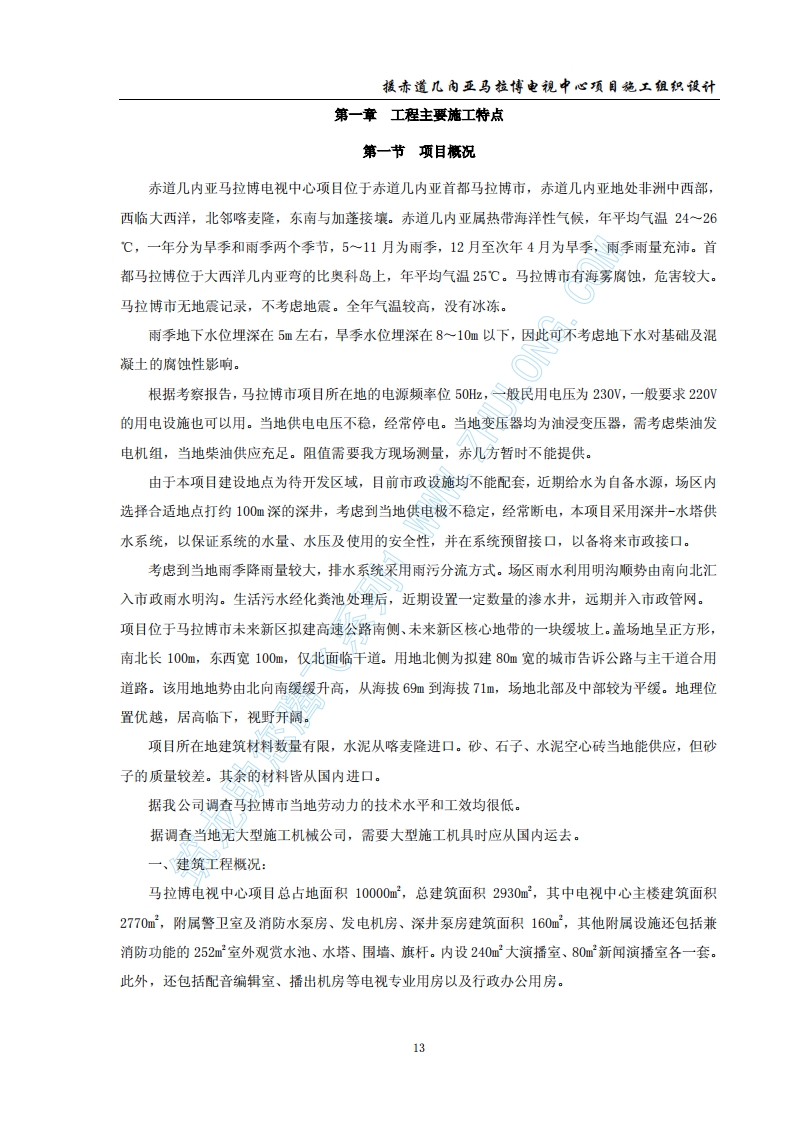

援赤道儿内亚马拉博电视中心项目施工组积设计第一章工程主要施工特点第一节项目概况赤道几内亚马拉博电视中心项目位于赤道几内亚首都马拉博市，赤道几内亚地处非洲中西部，西临大西洋，北邻喀麦隆，东南与加蓬接壤。赤道几内亚属热带海洋性气候，年平均气温24~26℃，一年分为旱季和雨季两个季节，5~11月为雨季，12月至次年4月为旱季，雨季雨量充沛。首都马拉博位于大西洋几内亚弯的比奥科岛上，年平均气温25℃。马拉博市有海雾腐蚀，危害较大。马拉博市无地震记录，不考虑地震。全年气温较高，没有冰冻。雨季地下水位埋深在5m左右，旱季水位埋深在8~10m以下，因此可不考虑地下水对基础及混凝土的腐蚀性影响。根据考察报告，马拉博市项目所在地的电源频率位50Hz,一般民用电压为230V,一般要求220V的用电设施也可以用。当地供电电压不稳，经常停电。当地变压器均为油浸变压器，需考虑柴油发电机组，当地柴油供应充足。阻值需要我方现场测量，赤几方暂时不能提供。由于本项目建设地点为待开发区域，目前市政设施均不能配套，近期给水为自备水源，场区内选择合适地点打约100m深的深井，考虑到当地供电极不稳定，经常断电，本项目采用深井-水塔供水系统，以保证系统的水量、水压及使用的安全性，并在系统预留接口，以备将来市政接口。考虑到当地雨季降雨量较大，排水系统采用雨污分流方式。场区雨水利用明沟顺势由南向北汇入市政雨水明沟。生活污水经化粪池处理后，近期设置一定数量的渗水井，远期并入市政管网。项目位于马拉博市未来新区拟建高速公路南侧、未来新区核心地带的一块缓坡上。盖场地呈正方形，南北长100m,东西宽100m,仅北面临干道。用地北侧为拟建80m宽的城市告诉公路与主干道合用道路。该用地地势由北向南缓缓升高，从海拔69m到海拔71m,场地北部及中部较为平缓。地理位置优越，居高临下，视野开阔。项目所在地建筑材料数量有限，水泥从喀麦隆进口。砂、石子、水泥空心砖当地能供应，但砂子的质量较差。其余的材料皆从国内进口。据我公司调查马拉博市当地劳动力的技术水平和工效均很低。据调查当地无大型施工机械公司，需要大型施工机具时应从国内运去。一、建筑工程概况：马拉博电视中心项目总占地面积10000m2,总建筑面积2930m2,其中电视中心主楼建筑面积2770m,附属警卫室及消防水泵房、发电机房、深井泵房建筑面积160m',其他附属设施还包括兼消防功能的252m室外观赏水池、水塔、围墙、旗杆。内设240m大演播室、80m新闻演播室各一套。此外，还包括配音编辑室、播出机房等电视专业用房以及行政办公用房。13援赤道儿内亚马拉博电视中心项目施工组积设计主楼地上二层，局部三层，建筑高度12.6m,一层层高为5.4m,二层层高3.3m。警卫室及消防水泵房地下一层，地上一层，发电机房、深井泵房地上一层。建筑物整体采用现浇混凝土框架结构，墙体采用当地生产的水泥空心砖，内外抹灰。外墙面采用铝板幕墙、浅色防铝板外墙涂料，室内墙面为浅色涂料，地面铺地砖，石膏板吊顶。二、结构工程概况：工程的安全等级为二级，主体结构的设计合理使用年限为50年。赤道几内亚共和国无地震历史记录，当地建筑及其他援建项目均不考虑地震作用影响。本工程所有单体的地基基础设计等级为丙级。主楼及其他框架结构单体采用柱下独立基础，带地下室的单体采用墙下条形基础加构造防水板，消防水池采用筏板基础。本工程混凝土强度等级主楼、警卫室及消防水泵房、发电机房、深井泵房、水塔为C25:消防水池为C30:各单项工程的地下室底板及外墙均采用P6抗渗等级的混凝土：垫层为C10。砌体：演播室墙体为400厚实心预制混凝土砌快，强度等级为MU10,砂浆地下为M7.5水泥砂浆，地上为M5.0水泥砂浆：其他填充墙为空心预制混凝土砌快，强度等级为MU5.0,砂浆地下为M5.0水泥砂浆，地上为M5.0水泥砂浆。三、电气工程概述：1.电源：本工程除消防设备用电及重要工艺负荷为一级负荷外，其余为二级负荷。两路380V低压进线电源由赤方引至本工程配电室。2.负荷：全中心的有功容量为490.8kW,无功容量为155.0kVar,视在容量为514.0kVA,补偿容量为-128kVar3.低压供配电系统：(1)因当地市电非常不稳定，经常断电，大量时间需用油机供电，故供电系统采用平时两路外电一用一备运行，当主用路故障时，备用路自动投入。根据当地的电源电压波动较大，两路外电互投后经稳压设备供给各种用电负荷。同时为防止电气设备对工艺电子设备的干扰，工艺设备用电经隔离变压器后供给。(2)由于当地外电经常停电，本工程设一台650kVA柴油发电机组，当外电检修或故障时，柴油发电机启动，ATS开关自动转换，全台由外电源统一供电，停发电机组。重要的播出工艺设备采(3)柴油发电机组采用自启动方式，当市电中断后，油机立即启动，15s内能投入正常带负荷运行，当市电恢复时，机组自动退出工作并延时停机。14援赤道儿内亚马拉博电视中心项目施工组积设计(4)采用低压集中电容量补偿，补偿前功率因数为0.86，补偿后功率因数为0.95以上，采用低压总计量方式，全台用电按统一电价计费。4.设备选型：本工程地处大西洋沿岸，所有电器设备应选用三防产品（防潮、防雷、防临雾）。5.等电位联结：本工程做总等电位联结，凡金属设备和进出建筑物的金属管道均应接地。6.线路敷设：低压配电室设在主楼一层，稳压器、隔离变电器、PS电源、低压配电盘均放置在该配电室内。低压进线用电缆埋地敷设，穿钢管保护进入室内低压配电室：低压采用电缆以放射式和树干式相结合的方式供电，电缆从低压配电室引出后，沿桥架进入吊顶内，在吊顶内仍沿桥架敷设，当电缆引至上一层时均穿管延墙明设或暗敷墙内。所有钢管均为镀锌钢管。7.设备安装：暗装配电箱底距地1.4m,空调插座距地1.8m,其余插座距地0.3m。空调机房配电箱、水泵房配电箱均为落地安装，就近放置在空调机房或水泵房内。柴油发电机组放置在本工程附属建筑内。8.防雷与接地：(1)本工程为二类防雷建筑。防雷接地、保护接地、工作接地共用一个接地装置，利用建筑物基础作为接地极，接地电阻应不大于1Ω。(2)本工程的接地采用TN-S系统，总进线做重复接地。9.照明系统：(1)380/220V照明电源从低压配电室引来，场地照明配电箱和节日照明配电箱放在一层配电室内(2)照明干线及分支线均暗敷在墙内及吊顶内，照明箱墙上暗装，且底距地1.4m,照明分支采用ZR-BV-2×2.5SC15,插座线采用ZR-BV-3×2.5SC20,插座暗装距地0.3m,翘板开关暗装距地1.3m。(3)火灾事故照明及疏散指示标志采用蓄电池作备用电源，且连续供电时间不小于20mi。四、火灾报警及控制系统工程概述：1.火灾报警及控制：本建筑属子一级火灾自动报警系统保护对象，采用集中报警系统。在主楼一层设消防控制室，控制室设报警器极联动控制器、手动控制盘、火灾通讯盘、火灾应急广播录放盘、直流电源供电盘一以上设备均采用柜式一对整个工程范围内的建筑进行火灾监控。采用二总线制系统。平时，消防控制室控制设备能自动记录火灾发生的时间，显示火灾报警、事故报警的部位：显示保护对象的重点部位、疏散通道及消防设备所在位置的平面图：显示系统供电电源的工作状态：手动和自动控制消防设备的启停并显示其工作状态。15
