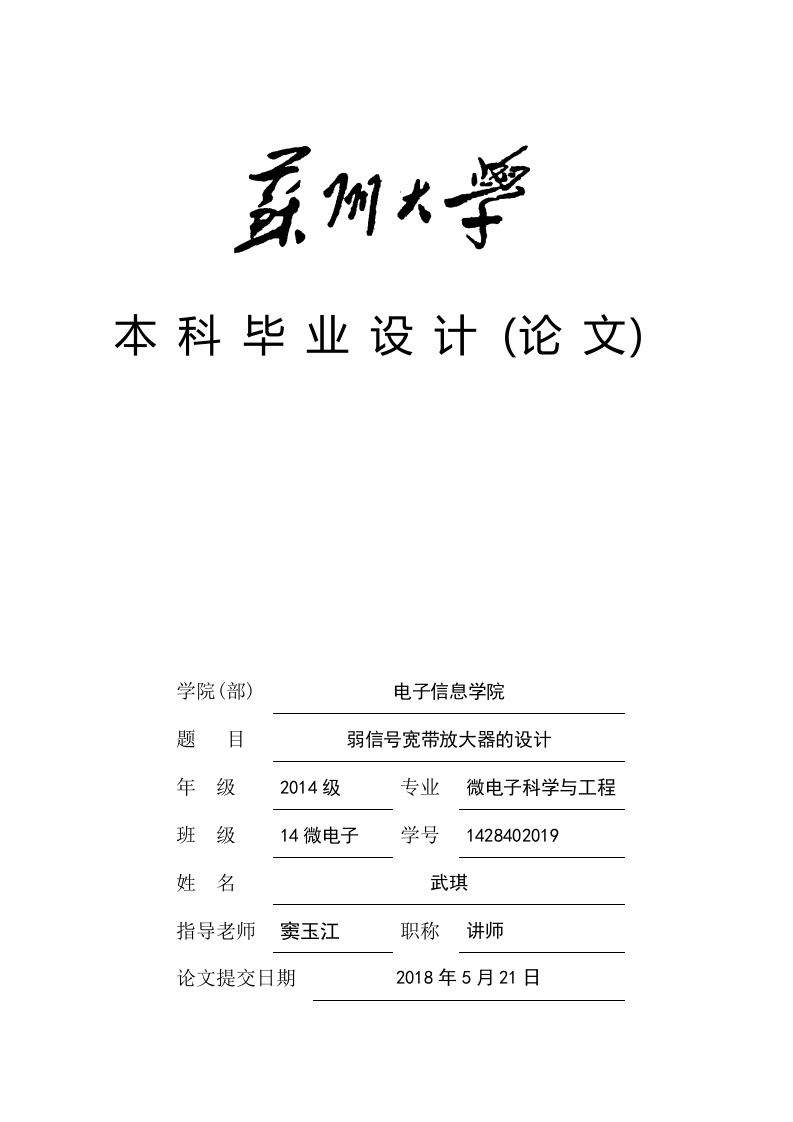

本科毕业设计（论文）学院（部）电子信息学院题弱信号宽带放大器的设计年级2014级专业微电子科学与工程班级14微电子学号1428402019姓名武琪指导老师窦玉江职称讲师论文提交日期2018年5月21日苏州大学本科生毕业设计（论文）目录摘要Abstract.…第一章前言1.1研究背景与意义…32.2国内外的研究现状及发展动态分析31.3论文主要研究内容以及组织结构1.3.1论文主要研究内容…41.3.2论文组织结构第二章弱信号宽带放大器的设计原理2.1电流-电压转换.62.2集成运算放大电路…72.2.1反向比例运算电路82.2.2同相比例运算电路102.2.3电压跟随器.112.3隔直电路.…122.4防干扰措施…132.4本章小结….13第三章弱信号宽带放大器的硬件设计，3.1电流电压转换电路的设计.…143.2放大模块的设计…143.2.1放大电路的设计…143.2.2运放的选择…3.3电压跟随器的设计.3.4弱信号宽带放大器的整体电路..63.5本章小结.…第四章弱信号宽带放大器的实验分析.184.1电流电压转换电路的实验分析.…184.2放大模块的实验分析.204.3电压跟随器的实验分析…234.4弱信号宽带放大器的整体电路实验分析4.6本章小结.29第五章总结与展望315.1总结…5.2展望…31参考文献致谢…33苏州大学本科生毕业设计（论文）摘要可以将非电信号转换为电信号的传感器作为一种重要媒介，在日常生活中的应用也越来越频繁，人们也越来越注重经由传感器所传递出来的输出信号。但是由传感器中传递出来的信号都是比较微弱的连续信号，难以直接观测到其具体变化过程，所以需要对其进行放大以达到记录及观察的目的。本文根据模电基本原理，设计出针对微弱的电流信号对其进行放大功能的测量系统。首先在电路设计时根据电流电压转换原理设计出电流电压转换电路、根据放大器放大电路原理设计出相关放大电路以及跟随器电路。然后对电路进行了系统的组装与测试，并及时对电路进行调整最终达到实现对频率范围为10Hz~10MHz的纳安级别电流测试的目的。关键词：传感器：纳安级微弱电流信号：低噪声放大器；共模抑制比。1
