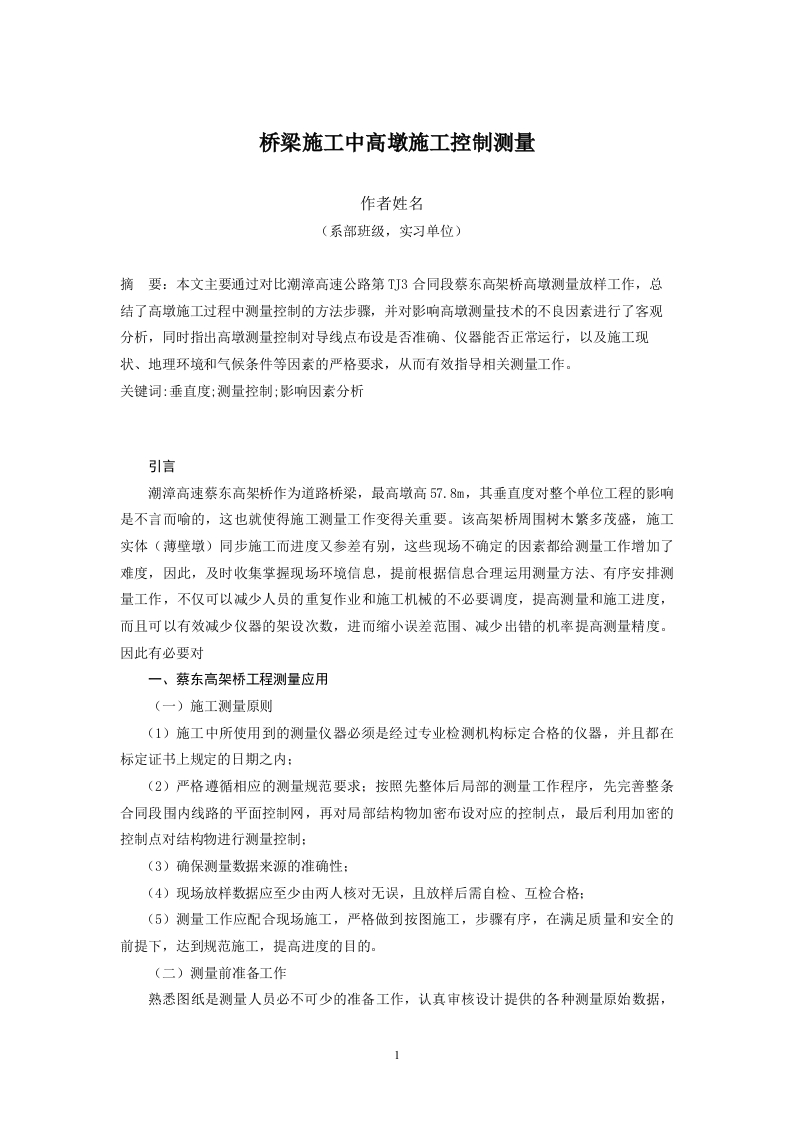

桥梁施工中高墩施工控制测量作者姓名(系部班级，实习单位)摘要：本文主要通过对比潮漳高速公路第TJ3合同段蔡东高架桥高墩测量放样工作，总结了高墩施工过程中测量控制的方法步骤，并对影响高墩测量技术的不良因素进行了客观分析，同时指出高墩测量控制对导线点布设是否准确、仪器能否正常运行，以及施工现状、地理环境和气候条件等因素的严格要求，从而有效指导相关测量工作。关键词：垂直度：测量控制：影响因素分析引言潮漳高速蔡东高架桥作为道路桥梁，最高墩高57.8m,其垂直度对整个单位工程的影响是不言而喻的，这也就使得施工测量工作变得关重要。该高架桥周围树木繁多茂盛，施工实体（薄壁墩）同步施工而进度又参差有别，这些现场不确定的因素都给测量工作增加了难度，因此，及时收集掌握现场环境信息，提前根据信息合理运用测量方法、有序安排测量工作，不仅可以减少人员的重复作业和施工机械的不必要调度，提高测量和施工进度，而且可以有效减少仪器的架设次数，进而缩小误差范围、减少出错的机率提高测量精度。因此有必要对一、蔡东高架桥工程测量应用(一)施工测量原则(1)施工中所使用到的测量仪器必须是经过专业检测机构标定合格的仪器，并且都在标定证书上规定的日期之内：(2)严格遵循相应的测量规范要求：按照先整体后局部的测量工作程序，先完善整条合同段围内线路的平面控制网，再对局部结构物加密布设对应的控制点，最后利用加密的控制点对结构物进行测量控制：(3)确保测量数据来源的准确性：(4)现场放样数据应至少由两人核对无误，且放样后需自检、互检合格：(5)测量工作应配合现场施工，严格做到按图施工，步骤有序，在满足质量和安全的前提下，达到规范施工，提高进度的目的。(二)测量前准备工作熟悉图纸是测量人员必不可少的准备工作，认真审核设计提供的各种测量原始数据，确保其合理及准确性，必要时可将数据展现在绘图软件（如：CAD、南方CASS等）上进行核查一一该方法可以更加直观的对比各结构物的平面相对位置。同时还需要结合现场己施工结构物和相应的控制点对周边测量环境进行实际考察，以便更合理地编排测量工作，灵活架设测量仪器，减少不必要的重复工作，提高工作效率。(三)测量工作流程图正式实施测量工作时，必须做到对整个测量作业程序了然于胸，避免因突发情况而手忙脚乱，从而导致测量数据精度不够或采集数据不完整。一方面是影响了工程施工的进度，一方面还可能影响的工程的质量。因而对整个测量工作制定一个细致且直观的流程图就显得很有必要。(四)桥梁控制点加密一般来说，设计单位所提供的控制点数量都比较有限，尤其是不以单座桥梁工程为主体的道路桥梁施工。想要对桥梁做到精确放样，就必须提前在桥梁周边加密控制点，以减少后期放样由于通视不便而转点所带来的测量误差甚至错误。控制点加密时应注意以下几点：()控制点应布设在视野开阔的地方，已能在施工过程中尽可能多的放样出桥梁结构点位为准：(2)埋设点应避开车辆经过的道路、机械作业范围，优先选择不受任何外接干扰的区(3)埋设地点应选择坡度较小、地质坚固、施测方便的区域，确保加密点的长期稳定性，尽量避免跨越河流、湖泊等障碍物：(4)加密点应定期复测，复测结果符合精度要求方可进行施工测量放样工作：(⑤)临时加密点必须进行闭合对比测量，以保证放样点的精度满足要求。控制网及加密点应注意满足施工的要求。该工程要求施工放样必须采用设计文件所提供的导线点、GPS点成果资料，施工前必须对导线点、GPS点进行复核联测，如需恢复或加密导线点时，应严格按照I级导线测量方法进行，全线统一平差。高程系统采用1985国家高程基准。设计提供水准高程满足四等水准测量的精度要求，加密时也应满足四等水准规范要求0。其中导线测量精度要求如表1所示：2表1导线测量主要技术要求等级导线长度平均边测角中误测距中测距相对方位角导线全长(km)长差(”)误差中误差闭合差相对闭合(m)(”)差三等1431.8201/1500003.6vm1/55000四等91.52.5181/800001/35000I级40.55151/300001/150002.40.25861/140001/10000级1.20.112151/7000≤1/000注：上述表中n表示测站数。(五)桥梁高墩施工测量控制在整个蔡东高架桥施工过程中，对于空心薄壁墩的施工是重中之重，一方面是工作量大，另一方面安全隐患繁多。归结到测量方面就是测量工作任务重，测量放样的结果对整个结构物的质量也起着至关重要的作用。因此在施工放样的整个过程中，必须保证数据计算准确，放样复核及时，测量记录同步，记录数据属实，严格按照制定的工作流程和步骤方法进行操作。1.测量仪器的选择测量仪器的优劣对测量数据精度具有决定性的影响，选择好的仪器可以对测量工作起到事半功倍的效果。现如今测量仪器品牌可以说是琳琅满目，让人看的眼花缭乱，不过同类测量仪器的操作方法都是大同小异。本项目使用的仪器为“Leica TS06plus”全站仪，精度2”，该仪器不管是在操作简易程度，还是测量稳定性方面的表现都很突出，当然最主要的还是精度完全可以达到规范要求。2.人员组织测量人员安排也是值得重视的一项工作，观测、复核、记录、立镜人员缺一不可。优先选择技术专业、操作熟练、严谨细心的人员操作测量仪器，保证放样效率的同时还负责仪器校验和维护：复核与记录人员也不容忽视，他们应对数据的准确性和可追溯性负责：立镜人员看似没有多少技术含量，其实也有很大学问在里面，越专业的测量人员越能迅速的锁定放样点，并有效指挥施工作业人员对所模板（模具等）做出相应调整。同时，保持相应测量工作的人员固定，可以有效减少因主观原因所造成测量或计算的错误，并且对系统性误差的掌握也较为有利。3
