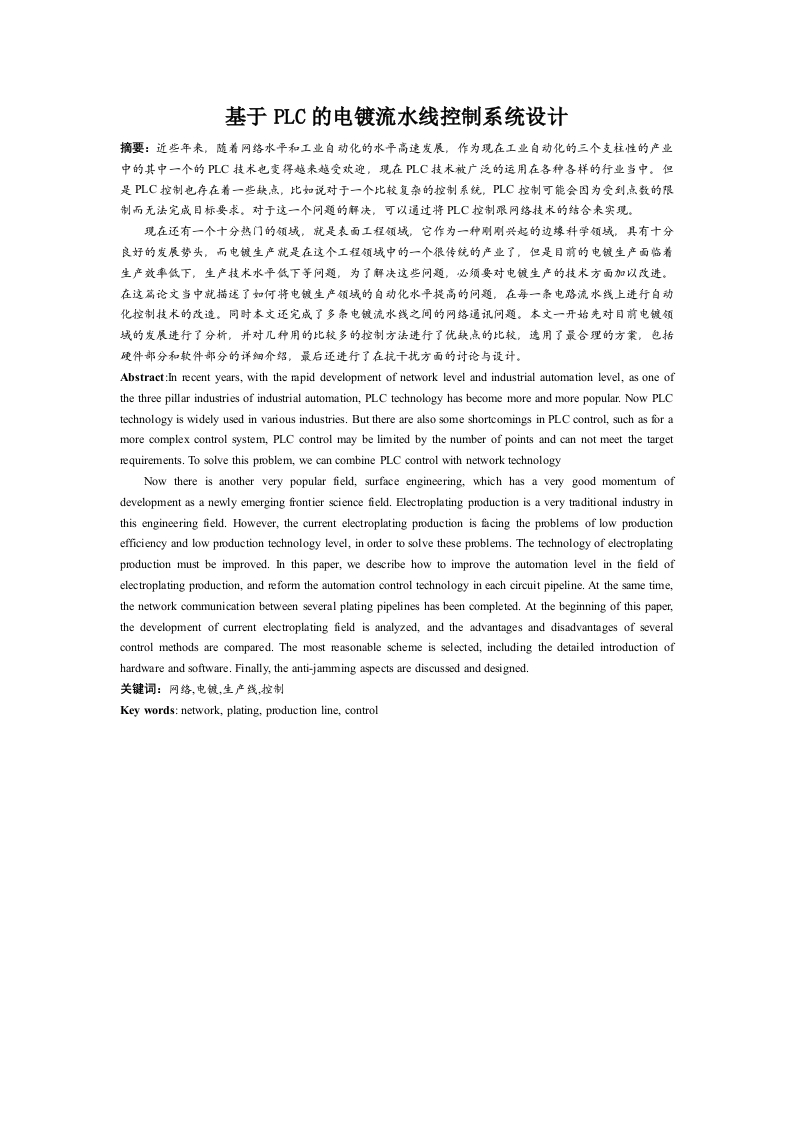

基于PLC的电镀流水线控制系统设计摘要：近些年来，随着网络水平和工业自动化的水平高速发展，作为现在工业自动化的三个支柱性的产业中的其中一个的LC技术也变得越来越受欢迎，现在PLC技术被广泛的运用在各种各样的行业当中。但是PLC控制也存在着一些缺点，比如说对于一个比较复杂的控制系统，PLC控制可能会因为受到点数的限制而无法完成目标要求。对于这一个问随的解决，可以通过将PLC控制眼网络技术的站合来实现。现在还有一个十分热门的领域，就是表面工程领战。它作为一种则刚兴起的边缘科学领战。具有十分良好的发展势头，而电镀生产就是在这个工程领城中的一个很传统的产业了，但是目前的电镀生产面临着生产效率低下，生产技术水平低下等问随，为了解决这些问题。必须要对电镀生产的技术方面加以改进。在这高论文当中就描述了如何将电镀生产领域的自动化水平提高的问题，在每一条电路流水钱上进行自动化控制技术的改造。同时本文还完成了多条电镀流水钱之间的网络通讯问通。本文一开始先对目前电镀领域的发展进行了分析。并对几种用的比校多的控制方法进行了优缺，点的比校，选用了最合理的方案，色括硬件部分和软件部分的详细介绍，最后还进行了在抗干扰方面的讨论与设计。Abstract:In recent years,with the rapid development of network level and industrial automation level,as one ofthe three pillar industries of industrial automation,PLC technology has become more and more popular.Now PLCtechnology is widely used in various industries.But there are also some shortcomings in PLC control,such as for amore complex control system,PLC control may be limited by the number of points and can not meet the targetrequirements.To solve this problem,we can combine PLC control with network technologyNow there is another very popular field,surface engineering.which has a very good momentum ofdevelopment as a newly emerging frontier science field.Electroplating production is a very traditional industry inthis engineering field.However,the current electroplating production is facing the problems of low productionefficiency and low production technology level,in order to solve these problems.The technology of electroplatingproduction must be improved.In this paper,we describe how to improve the automation level in the field ofelectroplating production,and reform the automation control technology in each circuit pipeline.At the same time,the network communication between several plating pipelines has been completed.At the beginning of this paper,the development of current electroplating field is analyzed,and the advantages and disadvantages of severalcontrol methods are compared.The most reasonable scheme is selected,including the detailed introduction ofhardware and software.Finally,the anti-jamming aspects are discussed and designed.关键词：网络，电镀，生产钱，控制Key words:network,plating,production line,control目录第一章绪论51.1选题背景以及研究意义51.2流水生产的含义.51.2.1流水生产的由来1.2.2流水生产的发展过程1.3电镀流水线控制系统的现状及发展方向6第二章电镀黄铜生产工艺介绍.72.1生产工艺过程的步骤…2.2电镀黄铜的电化学基本原理2.3镀黄铜生产线的特殊要求…9第三章控制系统的硬件选型….103.1主要器件功能介绍…3.1.1直流伺服电机简介103.1.2PWM简介.3.1.3传感器选择…3.2电路组成.….113.2.1晶振电路.…113.2.2复位电路123.2.3单相桥式整流电3.2.4调制电路第四章生产线上位监控系统软件设计.4.1上位机系统的组态….144.2上位监控界面优化及调试结果.第五章生产线下位控制器控制程序设计175.1控制器面向对象的编程方法…5.2程序设计步骤…5.3调试过程及结果…185.4系统数据传输与通讯…19第六章变频器转矩控制方式实现恒张力收线.…6.1变频器控制方式介绍及转矩控制功能，.206.2实际调试方法、调试问题及结论第七章总结与展望…21致谢.22参考文献….23第一章绪论1.1选题背景以及研究意义在本篇论文中所讨论的是一种用来生产子午轮胎专用钢帘线的电镀黄铜生产线。其中所说的子午线轮胎是一种新型的轮胎，它的钢帘线和胎体帘线是按照子午线的方向进行排列的。它的主要组成部分大体分为以下六个：胎体、胎面、胎侧、胎圈、内衬层和缓冲层。其中它又因为胎体和缓冲层的不同进一步细分为全钢丝子午线轮胎、半钢丝子午线轮胎和全纤维子午线轮胎。由于一个子午轮胎的质量好坏完全由它的支撑者也就是钢帘线的质量所决定，所以钢帘线的生产一定要满足相关的生产标准。以上说到的钢帘线的生产中，最核心的部分就是电镀黄铜部分，这一部分的好坏不仅仅会影响到所生产的产品的质量，而且也会对生产所需的成本造成或多或少的影响。在保持黄铜镀层的厚度一定、铜和锌的比例一定时，才能使钢帘线跟橡胶进行良好的黏合，也只有保证黄铜镀层的质量才能够保证接下来的生产能够顺利的进行并生产出合格的产品。在本次论文中所采用实例的业主方在之前所使用的是由美国的公司所生产的系统，在当时整个系统中的电气部分跟机械部分都是非常的先进的，但是在运转一年半左右的时间之后开始出现各种的问题，整个控制系统频频出现故障，而且由于系统的保修时间也已经超了，所以在系统的修护方面也十分的麻烦。针对以上的问题，并经过与业主的沟通协商之后，我在本文中提出了一套完整的系统改造方案。改造方案的主要的思路就是将系统的上位机和上位组态软件进行更换，并对程序做一定的优化处理，最后还要将系统变频器的型号重新选择。本篇论文的实际意义在于：1.对子午轮胎钢帘线电镀黄铜生产线的原理以及通讯协议等进行了深入的研究和分析。2.将整个控制系统的总体控制效果进行了优化，降低了系统出现故障的频率，同时也提出了一些关于故障的解决方案。1.2流水生产的含义所谓流水生产就是说把生产的零件一个一个的排整齐，然后按照顺序去依次的进行操作和排序，然后在同一个机器上面按照一定的顺序来完成生产的过程，流水线的这个机器是按照一定专业上规定好了的顺序进行拼接完成的，而且虽然说这是拼接完成的，但是它的稳定性还是很好的，既保证了稳定性，而且还方便
