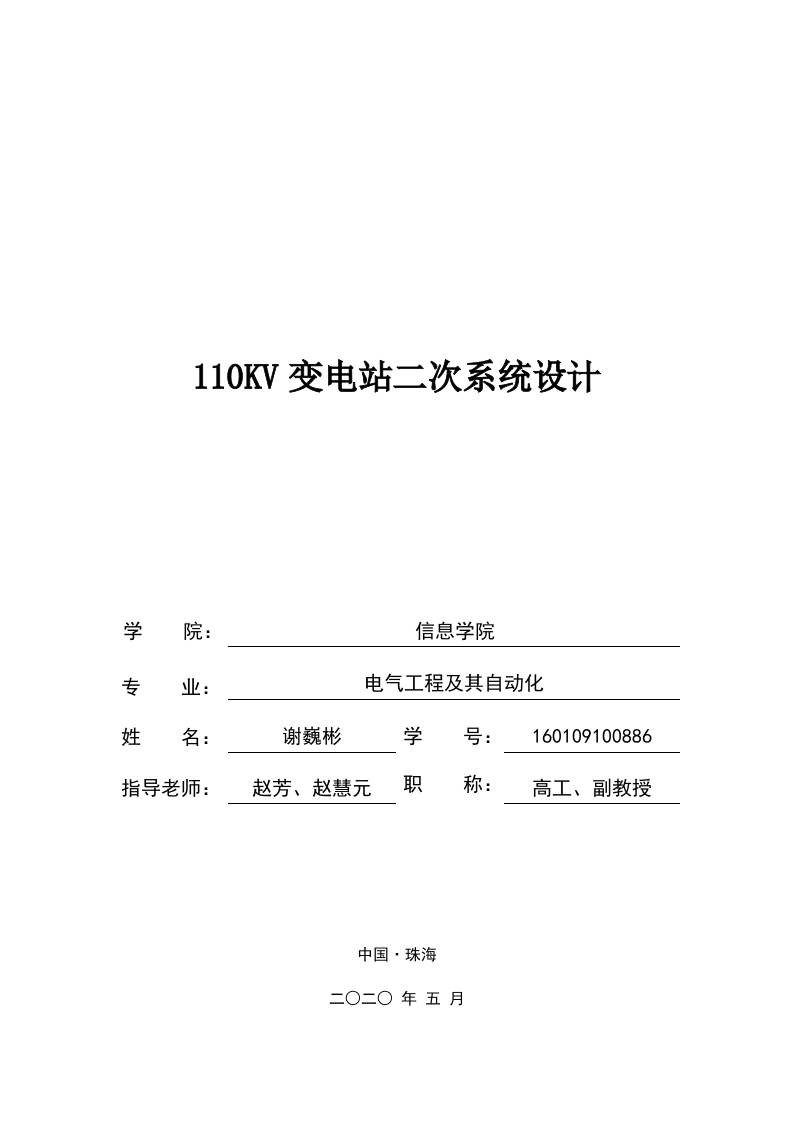

110V变电站二次系统设计学院：信息学院专业：电气工程及其自动化姓名：谢巍彬学号：160109100886指导老师：赵芳、赵慧元职称：高工、副教授中国·珠海北京理工大学珠海学院2020届本科生毕业设计诚信承诺书本人郑重承诺：我所呈交的毕业论文《110KV变电站二次系统设计》是在指导教师的指导下，独立开展研究取得的成果，文中引用他人的观点和材料，均在文后按顺序列出其参考文献，论文使用的数据真实可靠。承诺人签名：谢巍彬日期：2020年4月12日北京理工大学珠海学院2020届本科生毕业设计110KW变电站二次系统设计摘要本设计进行的是珠海某地区110KV变电站电气部分设计，本设计主要以二次电气为主。通过经济性以及可靠性，首先确定110KV、35KV和10KV侧的主接线形式。通过考虑对所建变电站及出线和分析对负荷资料，满足安全性、经济性及可靠性的要求确定110kV、35kV、10kV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，并对变电站进行了无功补偿。然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、导线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。本文简单的分析了防雷和接地装置，最后绘制了相关二十余张图纸的。关键词：变电站设计，二次部分，变压器，电气主接线，设备选择
