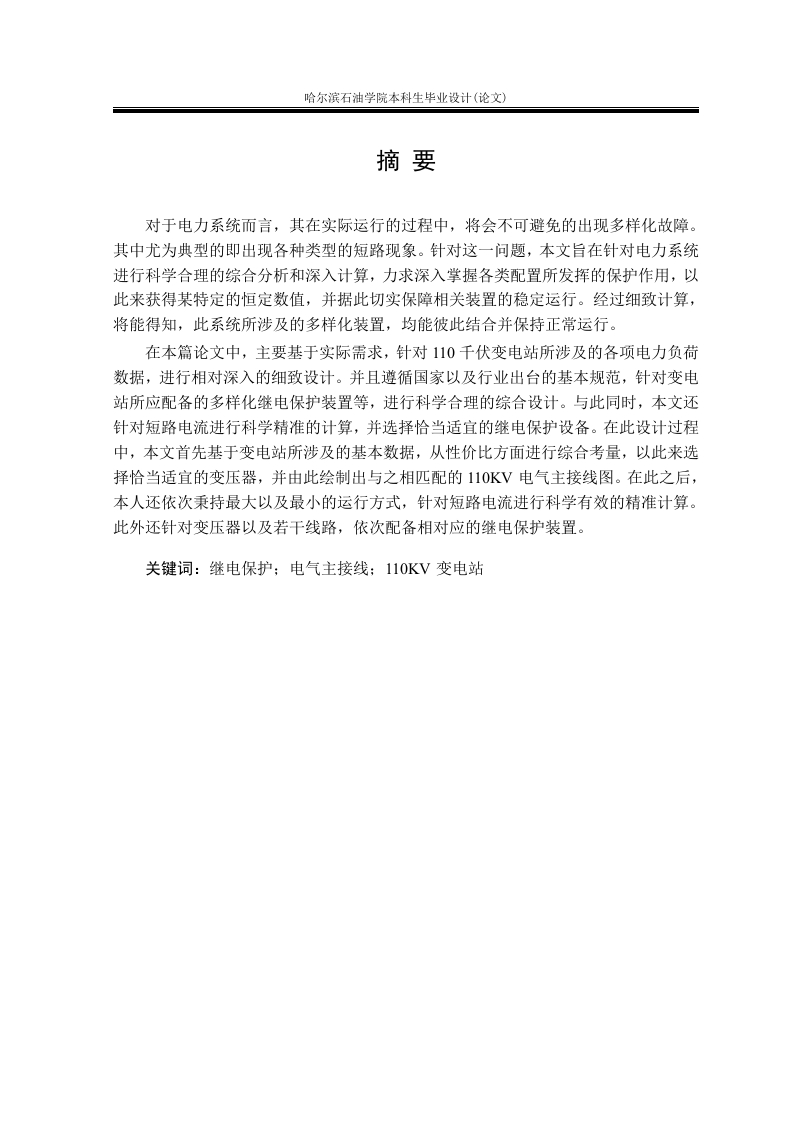

哈尔滨石油学院本料生毕业设计（论文）摘要对于电力系统而言，其在实际运行的过程中，将会不可避免的出现多样化故障。其中尤为典型的即出现各种类型的短路现象。针对这一问题，本文旨在针对电力系统进行科学合理的综合分析和深入计算，力求深入掌握各类配置所发挥的保护作用，以此来获得某特定的恒定数值，并据此切实保障相关装置的稳定运行。经过细致计算，将能得知，此系统所涉及的多样化装置，均能彼此结合并保持正常运行。在本篇论文中，主要基于实际需求，针对110千伏变电站所涉及的各项电力负荷数据，进行相对深入的细致设计。并且遵循国家以及行业出台的基本规范，针对变电站所应配备的多样化继电保护装置等，进行科学合理的综合设计。与此同时，本文还针对短路电流进行科学精准的计算，并选择恰当适宜的继电保护设备。在此设计过程中，本文首先基于变电站所涉及的基本数据，从性价比方面进行综合考量，以此来选择恰当适宜的变压器，并由此绘制出与之相匹配的110KV电气主接线图。在此之后，本人还依次秉持最大以及最小的运行方式，针对短路电流进行科学有效的精准计算。此外还针对变压器以及若干线路，依次配备相对应的继电保护装置。关键词：继电保护：电气主接线：110KV变电站哈尔滨石油学院本料生毕业设计（论文）AbstractFor the power system,in the course of actual operation,diversified failures willinevitably occur.Among them,various types of short circuits occur in particular.Inresponse to this problem,this paper aims to make a scientific and reasonablecomprehensive analysis and in-depth calculation of the power system,and strive to graspthe protection function of various configurations in order to obtain a certain constant value,and accordingly protect the relevant devices accordingly.Stable operation.After carefulcalculation,it will be known that the various devices involved in this system can becombined with each other and maintain normal operation.In this paper,based on actual needs,a relatively in-depth and meticulous design iscarried out for each power load data involved in a 110 kV substation.And in accordancewith the basic norms issued by the state and the industry,scientific and rationalcomprehensive design for the diversified relay protection devices that should be equippedin the substation.At the same time,this paper also conducts scientific and accuratecalculations for short-circuit currents,and selects appropriate and appropriate relayprotection equipment.In this design process,this paper firstly considers the basic datainvolved in the substation from the perspective of cost performance,in order to select theappropriate transformer,and draw a matching 110KV electrical main wiring diagram.Afterthat,I also followed the maximum and minimum operating modes,and scientifically andaccurately calculated the short-circuit current.In addition,for the transformer and severallines,the corresponding relay protection devices are sequentially provided.Key words:relay protection;Electrical main wiring;110KV Substation哈尔滨石油学院本料生毕业设计（论文）第1章前言1.1课题研究的意义为了使变电站设备故障最小化，必须对变电站提供可靠、完善的性能保护。保证了整个系统的安全运行。电力系统在运行过程中当一些异常经常发生，如果不是价值往往是更严重的，这样的某一部分电力系统故障，甚至整个系统停止运行，减少部分地区的电力供应不足或电能质量很大，并可能引发系统瘫痪现象的发生，以至于对他人的生命安全带来威胁。从本质上而言，电力系统涵盖若干部件，故而无论怎样细小的部件出现故障，均会对电力系统的实际运行过程，带来尤为直接的实际影响。正因如此，迅速定位故障部件的位置，并对其及时去除将显得至关重要，这将能有效降低该部件对电力系统所产生的实际影响，还能切实保障电力系统在实际运行过程中得以保持相对良好的稳定性。为了更好地满足这一要求，继电保护系统中的各个部件必须实现其所处理的故障信息的资源共享，还可使得多样化保护部件均可成功接收来源于系统所发送的故障数据，从而达到继电保护的良好效果。在此情况下，继电保护装置将能成功获得来源于系统的全部数据信息，并可在第一时间定位故障发生的位置及其所表现出的性质，并以尤为迅猛的速度及时排除故障，这将能切实保障电力系统在实际运行过程中的稳定性。1.2国内外发展状况现如今，电力系统日益获得相对稳定的蓬勃发展，在此背景下，继电保护技术也如火如茶的盛行起来。从本质上而言，电气系统内部必将存在一定的短路现象，并且由于电流的持续攀升，将会对相应保护电动机所涉及的短路电流，进行根本的破坏。故而全球学者纷纷致力于研究出多样化保护方式，来有效保障电力系统的正常运行，这些方法至今依然会在低压线路中，获得相对广泛的实际应用。现如今，因为电力系统逐步获得相对稳定的迅猛发展，故而多样化电气设备应运而生，并且容量日益呈现为攀升之势，与此同时，发电厂和供应网络布线复杂，正常工作电流和短路电流在电力系统越来越多，保险丝的选择性和速度不能满足选择性的要求，然后出现在一个特殊的块设备过电流继电器。在19世纪90年代，主要的电磁过电流继电器安装在断路器上并直接作用于断路器上。十多年来，我国开展了一系列相关的科研工作，到目前为止，这一系列的科研工
