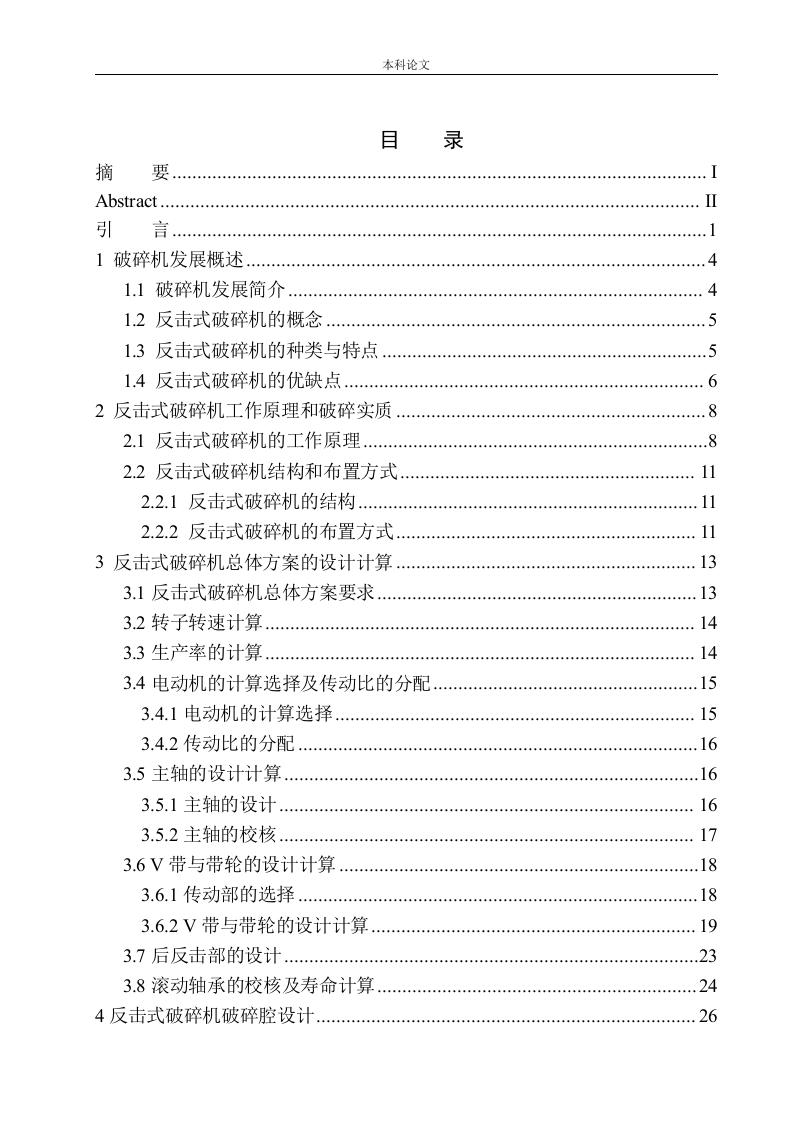

本科论文目录摘要........Abstract.…引言1破碎机发展概述41.】破碎机发展简介…1.2反击式破碎机的概念1.3反击式破碎机的种类与特点…1.4反击式破碎机的优缺点..62反击式破碎机工作原理和破碎实质.82.1反击式破碎机的工作原理82.2反击式破碎机结构和布置方式.…112.2.1反击式破碎机的结构2.2.2反击式破碎机的布置方式113反击式破碎机总体方案的设计计算...133.1反击式破碎机总体方案要求133.2转子转速计算.…143.3生产率的计算143.4电动机的计算选择及传动比的分配3.4.1电动机的计算选择153.4.2传动比的分配…3.5主轴的设计计算.163.5.1主轴的设计.…163.5.2主轴的校核173.6V带与带轮的设计计算183.6.1传动部的选择.3.6.2V带与带轮的设计计算193.7后反击部的设计233.8滚动轴承的校核及寿命计算244反击式破碎机破碎腔设计.26本科论文4.1破碎腔结构参数.264.2反击板设计…294.3反击板悬挂装置305其他零件选择335.1电机的选择335.2键的选择335.3密封与防尘设计33335.5润滑336部分零部件上的公差和配合346.1配合的选择6.2一般公差的选取346.3形位公差.34结论36参考文献.37致谢本科论文摘要在一个现代化的经济国家建设中，水泥等原材料和基础型水泥原材料在其基础产业中一直占据着至关重要的作用和位置。当前，由于我国经济正迈入经济繁荣发展的新时代，新型基建类设施的建设仍是国内经济各类投资份额中最主要的投资方式之一。因此，每年都生产出大量的基建原材料和需要回收利用的工业废料，例如水泥，花岗岩等，需要进行工业粉碎和处理。因此需要按照其需求进行选择合适的破碎材料和设备，破碎机的种类主要将破碎机分为七种：圆锥式破碎机，冲击式破碎机，锤式破碎机，颚式破碎机，反击式破碎机，复合式破碎机，回式水泥破碎机等，综合了分析与设计的考量，选用了反击式水泥破碎机作为本次破碎机设计的目标，其特点是可对于不同破碎粒度的各种基础性水泥原材料方便地进行破碎。本次的设计基于如何节省所用材料，功能性好，机身整洁，外观简约等几大设计重点方面。在本次设计的过程中，通过最高限度要求转子给料粒度的方法来设计该转子的径长以及其长度，进而将破碎机的转子轴进行设计，并通过其转子的工作旋转速度大小和其给料直径长度等弯扭强度参数进行校验。其次我们初步进行了反击式破碎腔的设计，主要是设计一、二级的反击板。本次设计实验优先考虑了反击式破碎机各个反击板截面尽量达到接近其转子的外圆渐开线的方程，同时考虑是否符合破碎机反击板的设计和制造工艺要求。然后在设计好破碎机反击板的位置后，进而初步确定反击式破碎腔里其它机械机械零件的弯扭强度参数和其尺寸。再通过反击式破碎腔的整体结构和根据转子旋转速度的要求来计算如何减轻反击式破碎机的重量提高生产利用效率并合理地选择，最终设计完成新型反击式破碎机的内部整体结构设计。关键词：新型反击式破碎机；转子；反击式破碎腔：反击板
