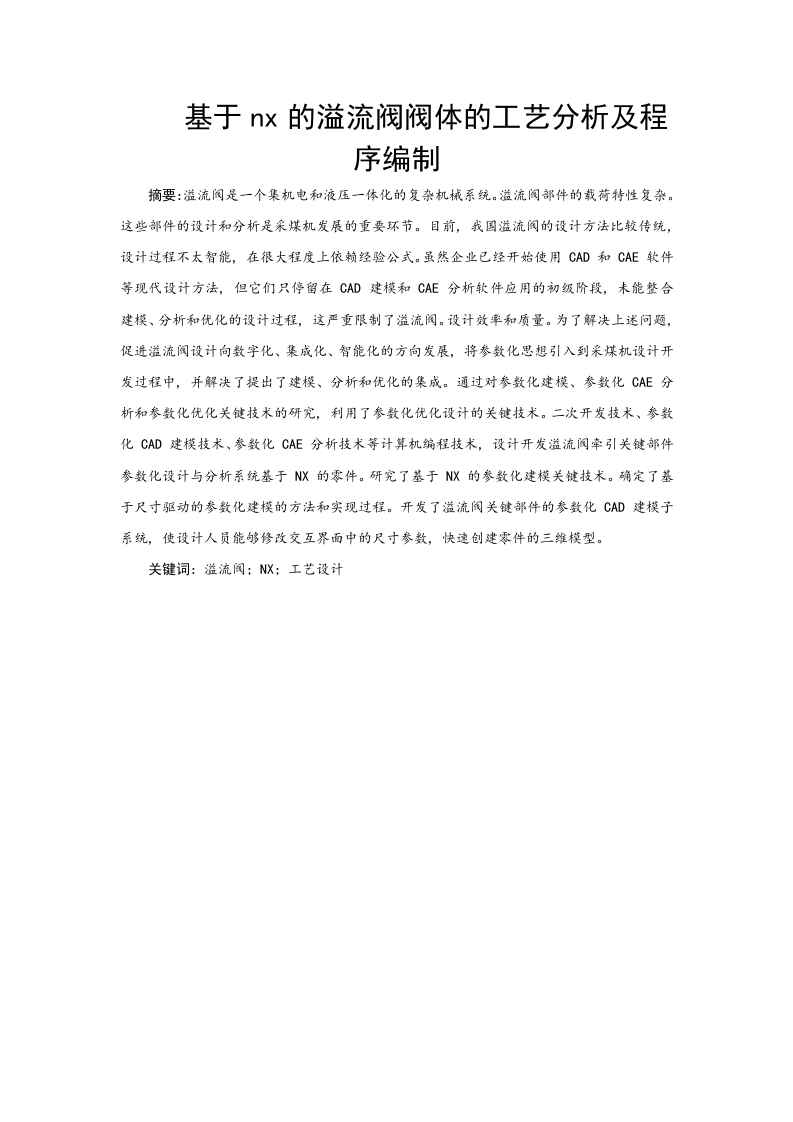

基于nx的溢流阀阀体的工艺分析及程序编制摘要：溢流阀是一个集机电和液压一体化的复杂机械系统。溢流阀部件的载荷特性复杂。这些部件的设计和分析是采煤机发展的重要环节。目前，我国溢流阀的设计方法比较传统，设计过程不太智能，在很大程度上依赖经验公式。虽然企业已经开始使用CAD和CAE软件等现代设计方法，但它们只停留在CAD建模和CAE分析软件应用的初级阶段，未能整合建模、分析和优化的设计过程，这严重限制了溢流阁。设计效率和质量。为了解决上述问题，促进溢流阀设计向数字化、集成化、智能化的方向发展，将参数化思想引入到采煤机设计开发过程中，并解决了提出了建模、分析和优化的集成。通过对参数化建模、参数化CE分析和参数化优化关键技术的研究，利用了参数化优化设计的关键技术。二次开发技术、参数化CAD建模技术、参数化CAE分析技术等计算机编程技术，设计开发溢流阁牵引关键部件参数化设计与分析系统基于N以的零件。研究了基于N以的参数化建模关键技术。确定了基于尺寸驱动的参数化建模的方法和实现过程。开发了溢流阀关键部件的参数化CD建模子系统，使设计人员能够修政交互界面中的尺寸参数，快速创建零件的三维模型。目录21.1研究目的与意义…1.2比例溢流阀简介31.3二通插装阀简介.41.4比例溢流阀的国内外研究现状1.4.1产品研发51.4.2常规溢流阀…第二章溢流阀总体结构方案设计72.1拟达到的性能参数82.2总体结构方案.2.3先导阻尼网络选择.…2.4阀口结构设计…2.4.1先导阀口设计2.4.2主阀口设计…12第三章溢流阀的性能分析研究…133.1溢流阀结构参数测试…3.1.1阀套内锥角测量…3.1.2其他关键尺寸测量….153.2比例溢流阀性能参数测试…153.2.1测试平台搭建.163.2.2不同阻尼网络对溢流阀性能的影响研究.17第四章结论…20参考文献.21第一章绪论1.1研究目的与意义目前，我国农业、水利、能源、交通、信息化、建筑、环保等行业发展迅速，对机械设备的需求日益增加。如图1.1所示，液压产品体积小，自动化程度高，广泛应用于工程机械、机床设备、重型汽车工程、治金机械和塑料机械。随着工业化和自动化程度的不断提高，各行业对高性能、高可靠性液压元件的需求不断增加。CAT图1.1液压产品在各行业中的应用然而，我国在液压基础的设计、制造和试验方面却落后于我国。与国外同类产品相比，国内液压基础普遍存在压力级低、泄漏大、质量不稳定、性能和质量可靠性差的缺点。因此，我们只能依靠价格优势来完成中低端大型机的产品，而在国内的中低端液压基础领域。竞争激烈，市场趋于饱和，利润率很低。在高端液压元件方面，我国严重缺乏高档可变液压元件和高科技液压阀。在国家要求的许多重要应用和主要设备中，高性能电液伺服-比例元件仍然主要依靠进口。一方面，进口液压元件价格高，不仅降低了国内液压机械的利润率，而且降低了国内液压机械的市场竞争力。另一方面，进口液压元件的订购往往有一两个月，甚至半年，严重影响了国内液压机械企业的生产计划和进度，被动地失去了市场份额。为此，国务院早在2009年5月就颁布了装备制造业调整振兴计划。在原有振
