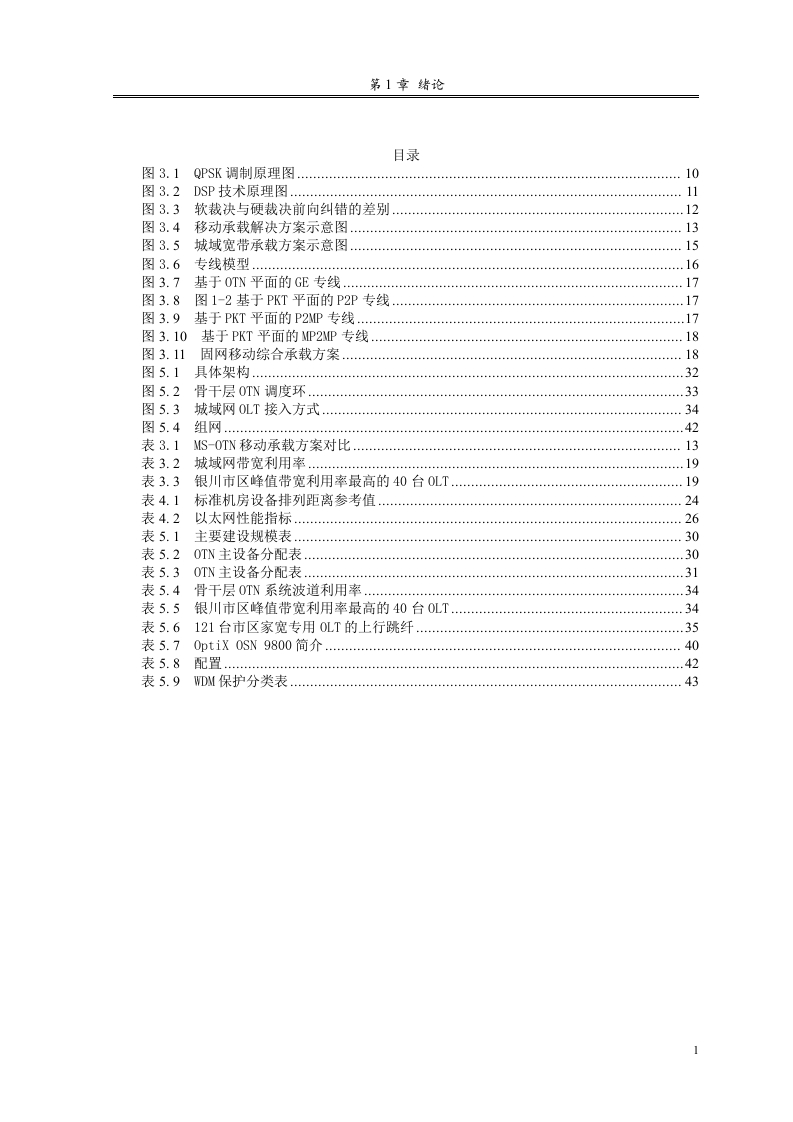

第1章绪论目录图3.1QPSK调制原理图.…10图3.2DSP技术原理图11图3.3软裁决与硬裁决前向纠错的差别12图3.4移动承载解决方案示意图13图3.5城域宽带承载方案示意图图3.6专线模型1图3.7基于0TN平面的GE专线17图3.8图1-2基于PKT平面的P2P专线17图3.9基于PKT平面的P2P专线图3.10基于PKT平面的P2P专线18图3.11固网移动综合承载方案18图5.1具体架构32图5.2骨干层0TN调度环.…33图5.3城域网0LT接入方式…图5.4组网…42表3.1S-0TN移动承载方案对比13表3.2城域网带宽利用率…表3.3银川市区峰值带宽利用率最高的40台0LT19表4.1标准机房设备排列距离参考值….24表4.2以太网性能指标…26表5.1主要建设规模表30表5.20TN主设备分配表.…30表5.30TN主设备分配表31表5.4骨干层0TN系统波道利用率.34表5.5银川市区峰值带宽利用率最高的40台0LT…34表5.6121台市区家宽专用0LT的上行跳纤..35表5.70ptiX0SN9800简介…40表5.8配置…表5.9WDM保护分类表4243第1章绪论第1章绪论1.1传送网概述传送网(Transport Network)是为各类业务网提供业务信息传送手段的基础设施，在通信网络中，其主要的作用时将不同的业务节点连接起来，与此相关的节点有很多种，如数据交换机、网络终端，在这些节点的通信过程中，传输网起着重要的支持作用。运行过程中传输网还负责带宽的调度管理、切换管理相关的功能，这种网络中的技术主要如传输介质、复用体制等。通信网的主要功能就是通信，包括实现通信连接的建立和连接过程的管理。也就是说，通信网不仅包括完成任意两点信息转移的传送功能，即将任意一点的信息传递到另一点的传输和交换，还具有实现各种辅助服务和操作维护的控制功能的两大功能群。从信息传递的逻辑功能角度看，电信网提供的完成信息传送功能的手段，在不同的地点传递用户信息的资源，即所谓的传送网。1.2传送网结构描述传送网组成的基本元件称为网络结构元件，包括从不同执行功能和相互关系等方面规定的四类结构元件：拓扑元件、传送实体、传送处理功能和参考点，各类结构元件的定义和特征表现为对输入端信息处理后传送到输出端的过程。结构元件按特定的联系组合成网络单元，网元再进一步连接为一定的网络。1.3传送网发展历史光通信发展过程中，PDH设备被研发出来，此类设备在业务接口侧提供不同类型的基群接口，而满足相关的通信要求，在发展初期一般为5B6B码型电信号层处理。进入上世纪九十年代后，SDH设备开始在通信网中被广泛的应用，且有效的满足各种业务的调度要求，在提高传送网的组网性能方面也表现出很高的应用价值。因而在传送网发展过程，这种技术的作用很重要，占据了主导地位，有效的促进了电信技术的发展。WDM设备应用了光纤通信的波分特性，从而大幅度的提高了传送网的容量，从产生以来，WDM系统就一直高速发展，且成为长途传输领域的主要设备。不过目前WDM系统的应用领域主要为点对点的长途通信中，主要在SDH电层上联网，在一定的业务需求，这系统中有业务上下的中间节点可高效的调用OADM设备，从而有1
