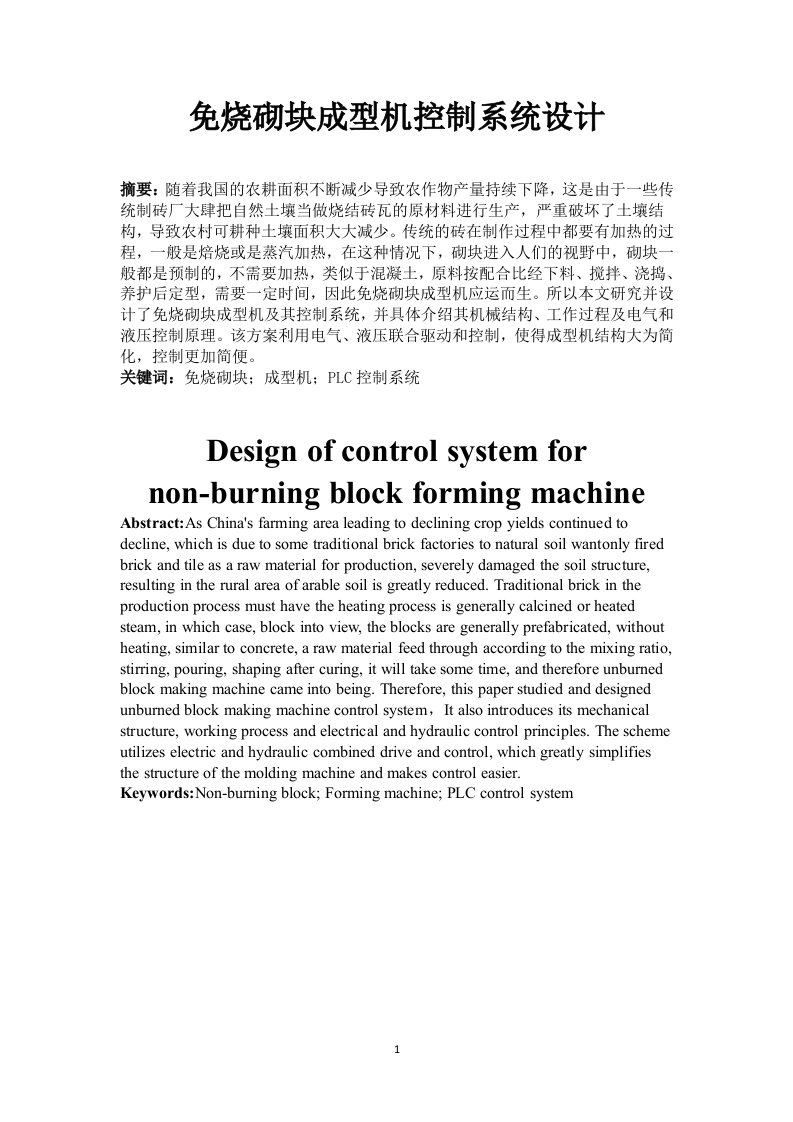

免烧砌块成型机控制系统设计摘要：随着我国的农耕面积不断减少导致农作物产量持续下降，这是由于一些传统制砖厂大肆把自然土壤当做烧结砖瓦的原材料进行生产，严重破坏了土壤结构，导致农村可耕种土壤面积大大减少。传统的砖在制作过程中都要有加热的过程，一般是焙烧或是蒸汽加热，在这种情况下，砌块进入人们的视野中，砌块一般都是预制的，不需要加热，类似于混凝土，原料按配合比经下料、搅拌、浇捣、养护后定型，需要一定时间，因此免烧砌块成型机应运而生。所以本文研究并设计了免烧砌块成型机及其控制系统，并具体介绍其机械结构、工作过程及电气和液压控制原理。该方案利用电气、液压联合驱动和控制，使得成型机结构大为简化，控制更加简便。关键词：免烧砌块：成型机：PLC控制系统Design of control system fornon-burning block forming machineAbstract:As China's farming area leading to declining crop yields continued todecline,which is due to some traditional brick factories to natural soil wantonly firedbrick and tile as a raw material for production,severely damaged the soil structure,resulting in the rural area of arable soil is greatly reduced.Traditional brick in theproduction process must have the heating process is generally calcined or heatedsteam,in which case,block into view,the blocks are generally prefabricated,withoutheating,similar to concrete,a raw material feed through according to the mixing ratio,stirring,pouring,shaping after curing,it will take some time,and therefore unburnedblock making machine came into being.Therefore,this paper studied and designedunburned block making machine control system,It also introduces its mechanicalstructure,working process and electrical and hydraulic control principles.The schemeutilizes electric and hydraulic combined drive and control,which greatly simplifiesthe structure of the molding machine and makes control easier.Keywords:Non-burning block;Forming machine;PLC control system目录Abstract…第一章绪论31.1课题研究的背景和意义31.2现状及发展趋势1.3本课题设计内容.第二章免烧砌块成型机的设计.52.1免烧砌块成型机的组成2.1.1主要部件的设计…52.1.2各部件的功能62.2免烧砌块成型机的工作过程62.3免烧砌块成型机的电气、液压控制原理72.4系统的特点…72.5通过ProE对整机进行三维建模第三章控制系统的设计93.1免烧砌块成型机控制系统的设计93.1.1确定PLC作为控制方案93.1.2I/O点数、编号、地址与PLC型号3.2梯形图.…3.2.1编制梯形图3.2.2对梯形图进行解读.143.2.3编制指令语句表…3.3控制面板与功能说明第四章免烧砌块的发展问题和前景4.1存在问题及原因分析4.1.1墙体开裂与防治.4.1.2冻害问题..4.1.3砌体抗剪强度低4.1.4概念问题.…4.1.5标准问题4.1.6生产装备问题.194.1.7投资不足，急功近利，设备简陋，管理落后.194.1.8研究开发204.2对今后发展的思考和建议4.3发展前景20第五章总结与展望21参考文献22第一章绪论1.1课题研究的背景和意义随着我国国民整体素质以及生活水平的提高，人们对于土地资源的合理利用以及环境保护的意识得到进一.步增强，特别是建筑行业使用的材料有朝着绿色环保的趋势方向发展，那么什么是绿色材料，绿色材料的定义是什么，如今社会普遍认为绿色材料应满足以下条件：(1)所生产的产品的原材料是否能够循环利用，也就是所使用的原材料中能重复利用的材料与不能重复利用的材料的比值是否最大以及原材料的来源对环境能否造成破坏；(2)在免烧砖的生产过程中新产生的废物是否能够对环境造成破坏以及平均单位产品所消耗的能源是否合理：(3)所生产出的产品是否满足卫生、环保、实用：(4)在产品寿命终结之时，该产品是否给环境带来不良影响并且该产品是否能够被二次利用等等。然而传统烧结砖瓦无论是原料来源还是生产工艺都远远达不到上述要求，而且严重破坏了人们的生活环境。从以上条件来看，烧结砖瓦在人们环保意识日渐增强的社会里必将会慢慢减少最后被取代，相反低能耗、低污染以及耐用的免烧砌块渐渐被人所接受，再者免烧砌块所使用的原料也是其他各行各业的废弃物，如燃烧过的煤渣、矿洞的矿矿渣以及少量的自然土壤为主要原料，因此这样就大大降低了砖块对自然土壤的依赖，从而使自然土壤得到有效的保护，从根本上遏制了滥挖土壤的问题。在国内免烧砌块在这几年里得到较快的发展并得到了大多数人的认可，由于在国内关于免烧砖的文献资料还比较匮乏，因此大多数人对免烧砌块的概念基本上仅仅停留在字面上的理解，正是由于这些不利因素的存在，严重阻碍免烧砌块在国内市场的发展，相信任何一个产品在没有相关的文献资料以及国家标准做后盾是很难有较大的发展的，此外我们常常会听到一些由于免烧砖的质量问题而导致建筑倒塌的悲剧也就不足为奇，综上所述出台相关文件去规范免烧砌块的技术指标与工艺水平已经到了迫在眉睫的时候。房地产在国内一直备受关注，而建造一栋房屋所用的材料最多的要属砖，因此砖制作工艺的好坏直接影响着房地产的发展，然而决定制作工艺的制砖设备能不能跟。上时代的步伐关键看该设备所生产出的砖是否有较好的抗压能力、是否有良好的防水性能，是否有较长的使用寿命等等。由于最近几年建筑楼房不再使用实心粘土砖，再加上人们在生活过程中产生大量的废渣以及工业废料，正是在这样的背景催生下，一些小型或中型的免烧砖厂渐渐发展起来，并在这几年中得到快速发展。目前的设备较为先进的就是免烧砌块成型机，顾名思义免烧砌块成型机就是通过该设备能够使砖料不需要经过烧结而自动成型的设备，如今一些规模较大的免烧砌块成型机的生产厂家能够生产出实现各种不同功能的免烧砌块成型机，按照用途来分可以分为免烧砌墙砖砖机、免烧耐火砖砖机、免烧地砖砖机，当然这只是其中一种分法，但不论按什么类型来划分，这些机械设备的工作原理大体可以分为以下三种类型（一种是纯机械式的免烧砌块成型机、另一种是振动式的免烧砌块成型机、最后一种是振动+液压+PLC混合式的免烧砌块自动成型机)，在对免烧砌块成型机进行选择的时候需要综合考虑各方面的因素，不可偏颇，着重考虑免烧砌块成型机的工艺水平、产品造型等各方面因素，所选择的的免烧砌块
