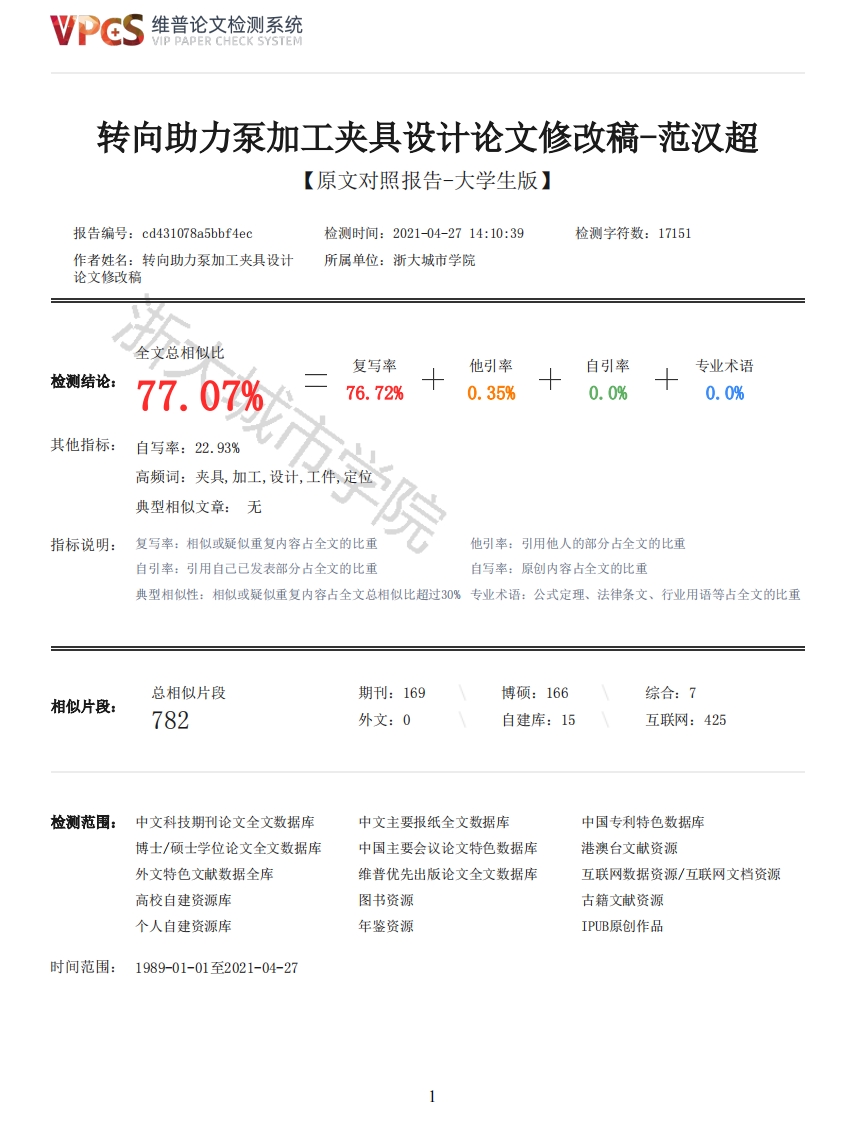

维普论文检测系统/IP PAPER CHECK SYSTEM转向助力泵加工夹具设计论文修改稿-范汉超【原文对照报告-大学生版】报告编号：cd431078a5bbf4ec检测时间：2021-04-2714：10：39检测字符数：17151作者姓名：转向助力泵加工夹具设计所属单位：浙大城市学院论文修改稿全文总相似比复写率他引率自引率专业术语检测结论：77.07%76.72%0.35%0.0%0.0%其他指标：自写率：22.93%高频词：夹具，加工，设计，工件，定位典型相似文章：无指标说明：复写率：相似或疑似重复内容占全文的比重他引率：引用他人的部分占全文的比重自引率：引用自己已发表部分占全文的比重自写率：原创内容占全文的比重典型相似性：相似或疑似重复内容占全文总相似比超过30%专业术语：公式定理、法律条文、行业用语等占全文的比重总相似片段期刊：169博硕：166综合：7相似片段：782外文：0自建库：15互联网：425检测范围：中文科技期刊论文全文数据库中文主要报纸全文数据库中国专利特色数据库博士/硕士学位论文全文数据库中国主要会议论文特色数据库港澳台文献资源外文特色文献数据全库维普优先出版论文全文数据库互联网数据资源/互联网文档资源高校自建资源库图书资源古籍文献资源个人自建资源库年鉴资源IPUB原创作品时间范围：1989-01-01至2021-04-27维普论文检测系统VIP PAPER CHECK SYSTEM原文对照颜色标注说明：■自写片段■复写片段（相似或疑似重复）口引用片段（引用）■专业术语（公式定理、法律条文、行业用语等）毕业设计（论文）(转向助力泵加工夹具设计)教学单位：机电工程学院专业名称：机械设计制造及其自动化学号：2017100202004学生姓名：范汉超指导教师：彭伟（副教授）指导单位：机电工程学院完成时间：2021年5月1号电子科技大学中山学院教务处制发转向助力泵加工夹具设计摘要所有的夹具都是机械制造过程中用来固定加工对象，使之占有正确的位置，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见，常简称为夹具。在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求，加工前必须将工件装好（定位）、夹牢（夹紧）并且要对定位误差的分析。夹具通常由定位元件（确定工件在夹具中的正确位置）、夹紧装置、对刀引导元件（确定刀具与工件的相对位置或导引刀具方向)、分度装置（使工件在一次安装中能完成数个工位的加工，有回转分度装置和直线移动分度装置两类）、连接元件以及夹具体（夹具底座）等组成。本次设计的是转向助力泵的专用夹具。专用夹具是指专为某一工件的某道工序而专门设计的夹具。其特点是结构紧凑，操作迅速、方便、省力，可以保证较高的加工精度和生产效率，但设计制造周期较长、制造费用也较高。当产品变更时，夹具将由于无法再使用而报废。只适用于产品固定且批量较大的生产中Design of machining fixture for powersteering pumpAbstractAll fixtures are used to fix the processing object in the process of mechanical manufacturing,2维普论文检测系统VIP PAPER CHECK SYSTEMso that it occupies the correct position.In any process of the process,the device used to quickly,conveniently and safely install the workpiece can be called fixture.For example,welding fixture,inspection fixture,assembly fixture,machine tool fixture,etc.One of the most common machine toolfixture,often referred to as fixture.When machining the workpiece on the machine tool,in order tomake the surface of the workpiece meet the technical requirements of the size,geometric shape andmutual position accuracy with other surfaces specified in the drawing,the workpiece must beinstalled (positioned)and clamped (clamped)before machining,and the positioning error must beanalyzed.The fixture usually consists of positioning element (to determine the correct position ofthe workpiece in the fixture),clamping device,tool setting guide element (to determine therelative position of the tool and the workpiece or guide the direction of the tool),indexing device(to enable the workpiece to complete the processing of several stations in one installation,including rotary indexing device and linear moving indexing device)It is composed of connectingelement and clamp base.This design is a special fixture for power steering pump.Special fixturerefers to the fixture specially designed for a certain process of a workpiece.It is characterizedby compact structure,fast,convenient and labor-saving operation,which can ensure high machiningaccuracy and production efficiency,but the design and manufacturing cycle is longer and themanufacturing cost is higher.When the product is changed,the fixture will be scrapped because itcan no longer be used.It is only suitable for the production of fixed products and large batch.Key words:clamping;location;error目录1绪论61.1机床夹具概述61.2机床夹具的发展趋势7学院2夹具介绍92.1零件分析92.2夹具简介103夹具设计133.1工件定位及定位误差分析133.2夹紧装置设计143.3夹具其他零件设计174经费规划235总结与展望24参考文献26附录1工件图27附录2夹具的零件图28附录3外文文献132附录4外文文献235致谢371绪论1.1机床夹具概述1.1.1机床夹具夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作1.1.2机床夹具的功能3
